水电站变电所汽轮机透平油在线真空脱水过滤机

商品描述

汽轮机油液压油破乳化真空滤油机

用途：

       用于处理不合格的透平油和低粘度的液压油，广泛适用于电力、化工、造纸、治金等行业的蒸汽轮机、燃气轮机、水轮机的透平油在线处理，保证机组调节，润湿系统正常工作，亦可对低黏度润湿和冷却油进行处理。

特点：

1、本机采用高分子材料破乳化。
2、本机采用三元一次脱水法，脱水，除除掉液态水，还能清除游离水及85%的溶解水。
3、采用双网状式过滤与高分子吸附材料相结合的中能技术，不仅可使β≥1000，且可使清洁度≤6级(NAS1638)。
4、采用梯形螺旋状自动反冲洗系统。
5、采用先进的介质冷凝装置。
6、可与汽轮机、水轮机等设备实现无人值守的在线运行。

技术优势：
      本机破乳化，不易再次乳化，不但脱水量大，且可在不停机的状态下排水。

结构组成：

      由过滤系统、加热系统、真空系统、自动控制、保护系统、冷却系统等组成。

1、过滤系统：

    本机采用渐进加密过滤设置,初滤器为不锈钢材料可进行反复清洗使用；精滤器为进口滤材。

2、加热系统：

    加热系统由加热器、温度控制器等部分组成；多组加热器既可单独使用，也可同时投入使用；加热器的启动由温度控制仪设置的温差控制；温度控制仪在真空泵和油泵同时运行的情况下才能启动，这样三方面联锁，既保证了加热器的运行，又防止了“死”油区的产生和油品的老化，还能实时监测加热系统的温度并控制加热器在一个设定的温度范围内工作；本设备若出油温度高于60℃时，加热器停止工作，当温度低于60℃时，加热器投入工作；当加热器温度超过保护设置点时能自动切除加热器的运行，保障设备、油品和人员的。

3、真空系统：

     真空系统由真空分离器、真空泵、冷凝器、冷却器等部分组成。利用 “气穴”原理，油液在真空分离器中的接触面积扩大为原来的数百倍，而“气穴”系统又使油蒸发表面积不断增大，且蒸发界面不断更新，大限度地增加了油在真空系统中的行程和静态水分挥发面积。

4、自动控制、保护系统：

     自动控制系统由红外线传感器、电机、电磁阀、保护原件等部分组成。

1）、当油温达到设置点时，温度控制仪发出信号加热器停止工作，反之加热投入工作；

2）、加热器的启动和停止由温控仪、油泵和真空泵联锁控制（祥见上述“加热系统”）；当加热器温度超出设定值（出厂设置为60℃）加热器停止工作；

3)、进油量由进油阀、电磁阀和红外线液位传感器和油泵形成自动控制；

a）、当真空度达到-0.080Mpa时，系统进油；

b）、当油液高于上红外线控制油位时，进油电磁阀自动关闭；当油液低于上红外线控制油位时，进油电磁阀自动打开；

c）、设备运行中，当油液低于下红外线控制油位时，油泵自动停止，停止指示灯亮；当油液超过下红外线控制油位时，油泵自动启动，运行指示灯亮；

d）、压力控制仪出厂压力保护控制点设置为0.3Mpa，及达到设置点整机停止工作；

5、冷却系统：

     由冷凝器、冷却器、散热器、储水器等部分组成。真空分离器内蒸发出来的水汽及其它气体，在通过冷凝器后进入冷却器、散热器，还原成水被储水器收集，和干燥气体被真空泵排出，从而保护真空泵。

技术参数：

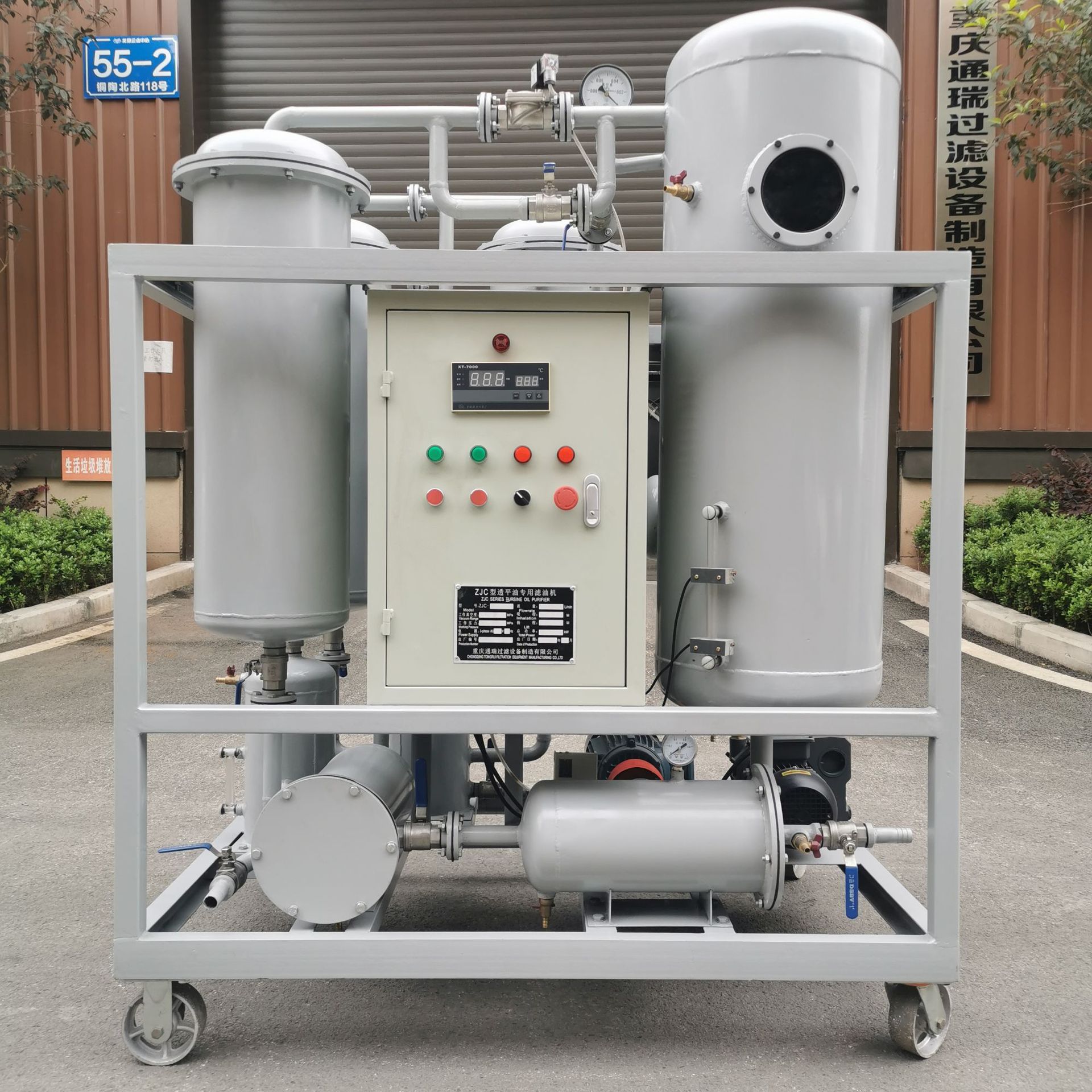

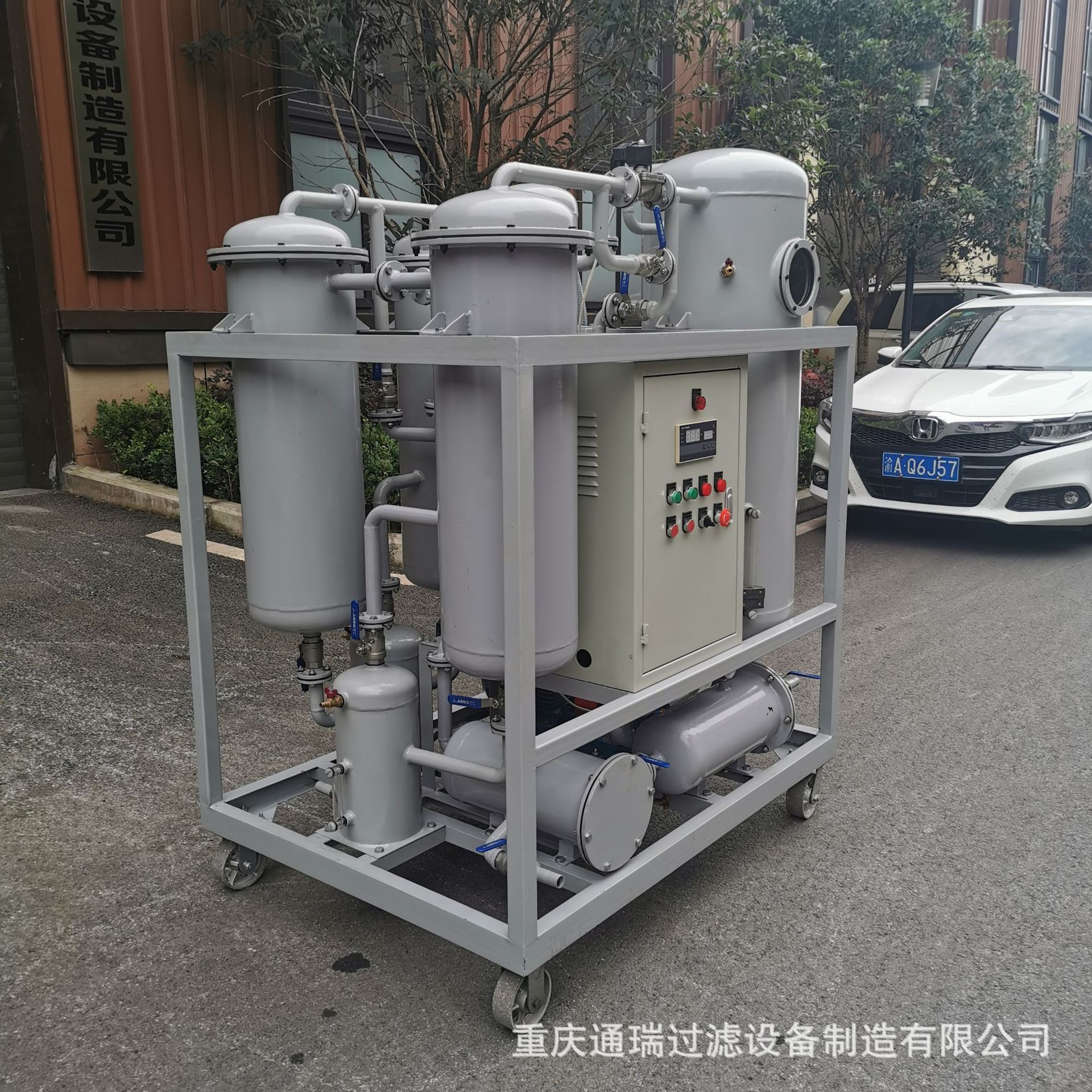

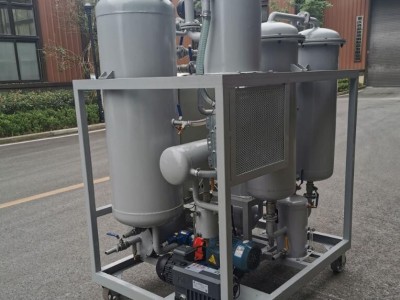

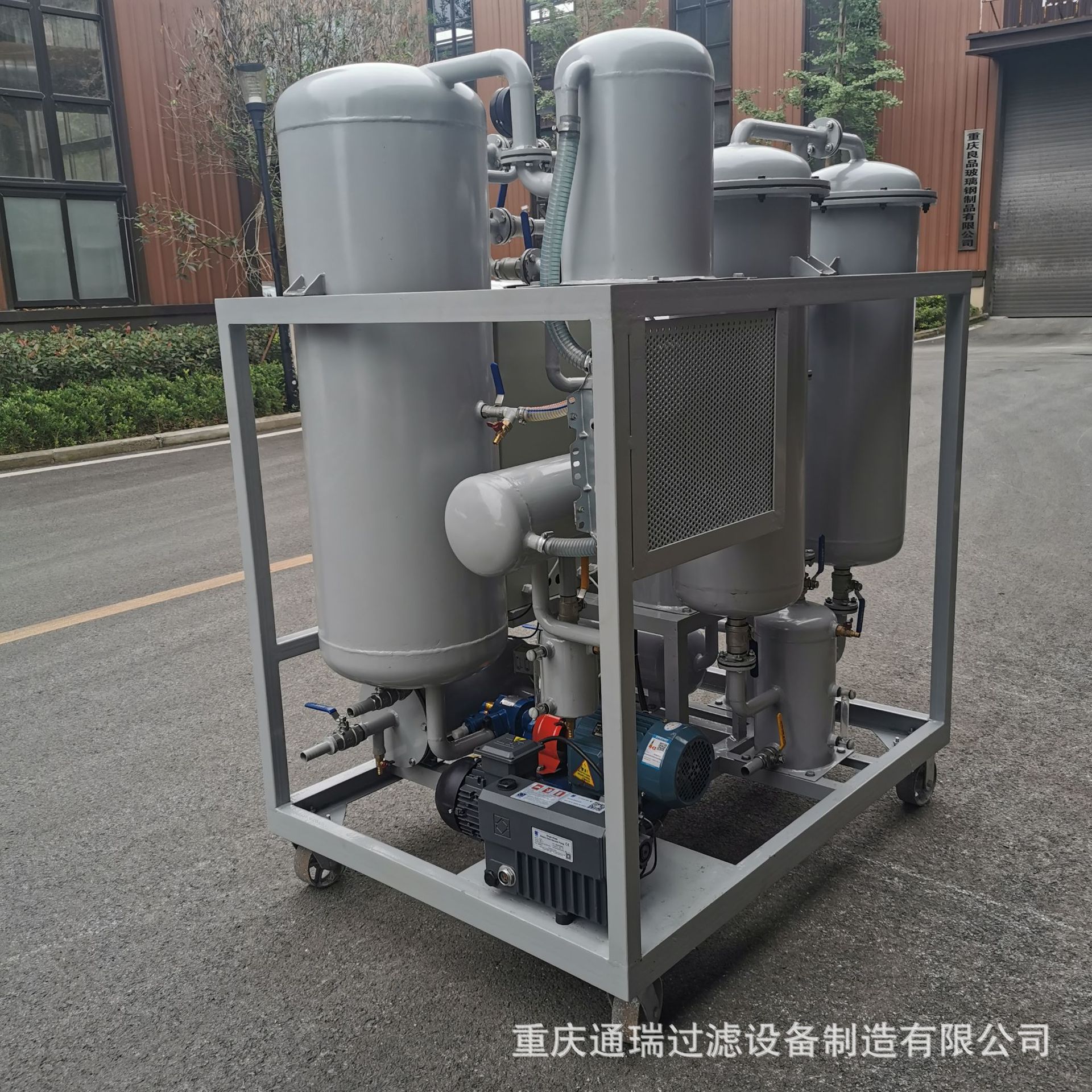

商品实物图分享：

服务说明：

付款方式：先款后货、款到后发货。

运输方式：汽运，运费供方负责。

合理损耗及计算方法：无

包装标准、包装物的供应及回收：竹木包装不回收（供方负责）。

设备安装调试方法：设备到需方使用现场后供方立即委派技术工程师到需方现场指导安装调试和培训需方使用人员设备使用方法。

随机备品、附件、工具数量及供应办法：供方随机赠送进出油管（PVC钢丝增强软管）各5米,，耐油胶垫1套，抱箍4个，产品使用说明书1份
